EDFM可制造性设计规则检测系统

可靠性设计一直是产品设计的重要环节,而PCB的可制造性和可装配性是可靠性设计中的重要组成部分。PCB电路板的生产加工以及装配有很多工艺的可制造性要求,但这些要求往往被电子工程师所忽略,导致设计反复、PCB加工或装配成品率低,甚至产品质量问题。现有的CAM软件只能在PCB设计完成后才能进行检测,发现问题严重滞后,很多工艺问题需要改动器件布局,直接将导致PCB走线的改动,影响产品可靠性。


EDFM可制造性设计规则检测系统中的规则按照类型分为自动检测规则、人工参与辅助检测规则以及信息提示类规则;按照工艺分类又分为符号封装标准性检测、布局设计检测、设备生产设计检测、元器件间距检测、热设计检测、孔设计检测、字符检测、布线检测、插装工艺检测、焊接工序检测、测试点检测等功能,支持实时DFM检测,支持在线DFM检测,离线DFM检测,可以自动生成检测分析报告,可以导出归档报告,可以进行检测报告的统计分析。实现了从源头保证设计的可制造性,将产品PCB设计的问题前置,极大提高的产品的工艺成品率。


产品详情

EDFM可制造性设计规则检测系统

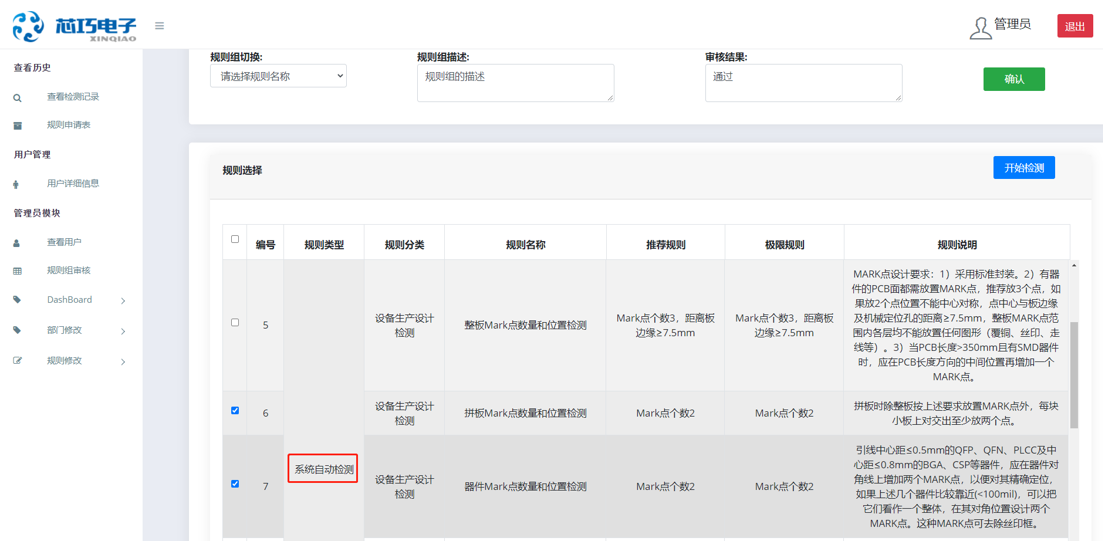

      设计规则分类管理

      设计规则全局检索

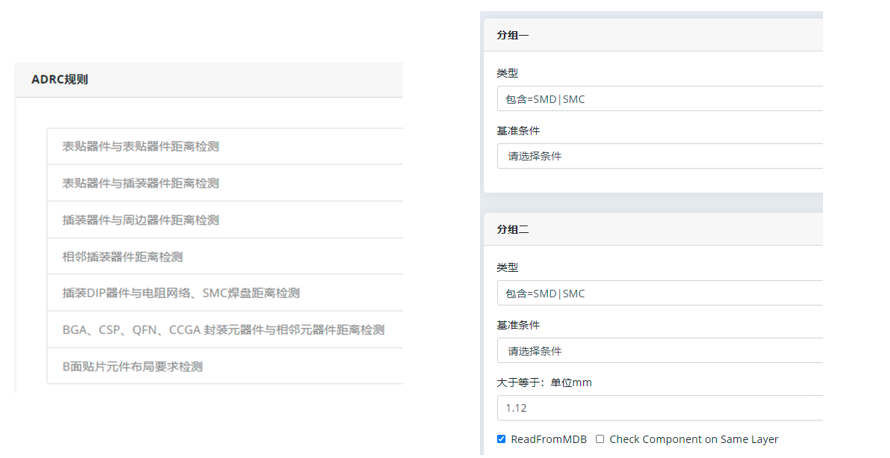

      设计规则分组

      设计规则增///

      设计规则说明查看

      在线检测和离线检测两种模式

      PDM/PLM系统集成门限

      放行规则设置


EDFM –服务端管理功能

      设计规则管理

      设计规则新增

      设计规则修订

      设计规则删除

      设计规则发布

      设计规则分组



EDFM-基于权限与规则组的管理

      不同权限用户区别设置

      不同用户定义不同的规则组

      规则组的审核与发布

      邮件通知系统

      设计规则参数配置及更新

      用户、部门维护


EDFM -检测报告生成

      自动生成设计规则检测报告

      自动导出归档报告

      检测报告服务端集中存储

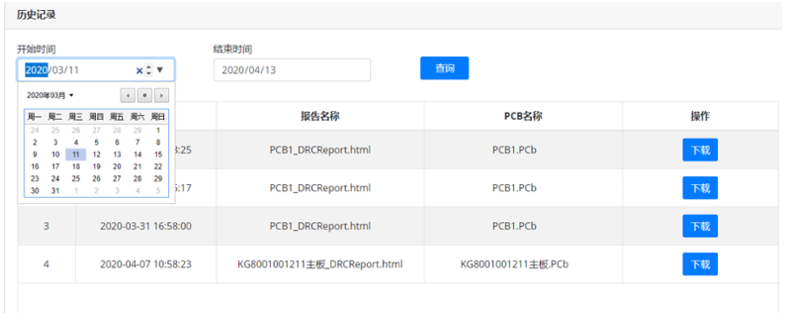

      设计规则检测结果检索

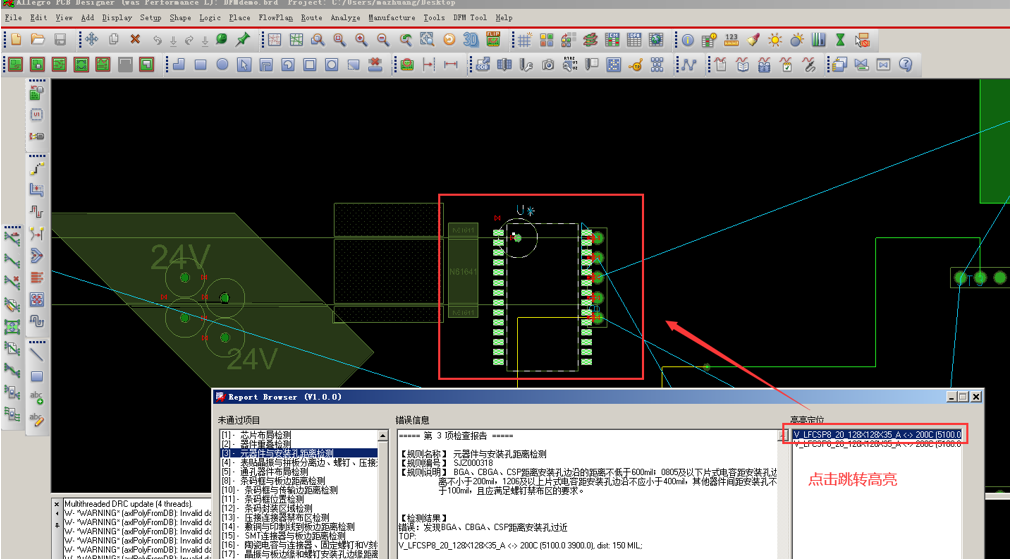

      本地点击错误自动跳转PCB并高亮

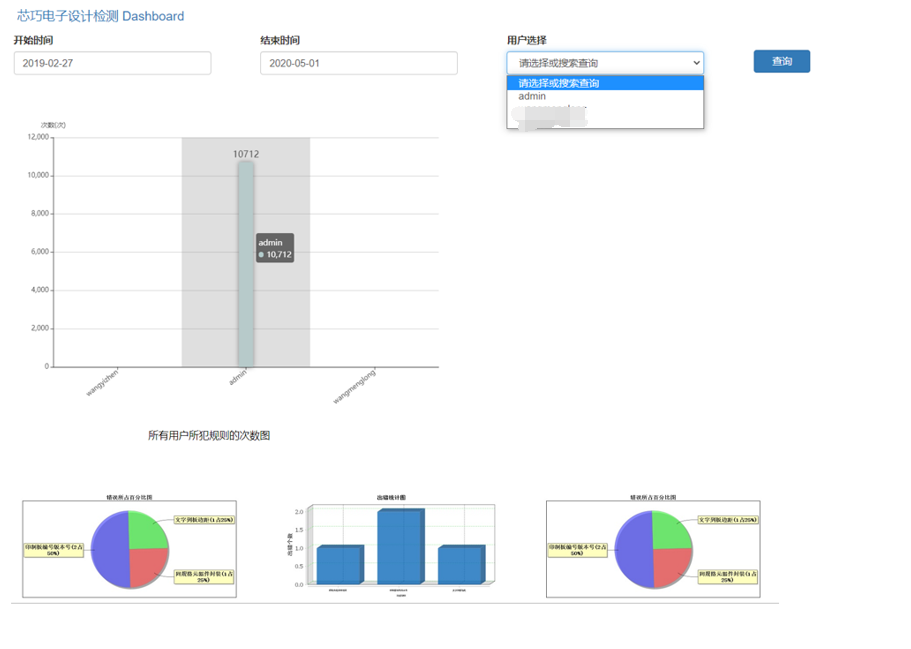

EDFM-检测报告统计分析

      常见错误类型统计

      不同用户规则检测情况统计

      特定时间段内规则检测结果统计

      常见错误分类统计

      检测次数统计

      不同部门规则检测情况统计

      可定制多维度统计分析
