Sigrity IBIS Modeling

为了跟上高速接口的快速发展要求,设计团队需要能够进行精确的全总线仿真,包括进行百万位通道仿真,从而对由常见的电源分配网络 (PDN) 方式连接的数十个总线信号的拓扑预测误码率 (BER)。这意味着需要同时创建兼顾电源影响的 IBIS 模型和 IBIS-AMI 模型。

Cadence Sigrity Advanced IBIS Modeling 解决方案使您能够创建描述发射器 (TXs) 和接收器 (RXs) 中均衡器行为的算法模型,并且能够将 SPICE 晶体管模型转换为模拟前端的 IBIS 模型。

与 Sigrity Advanced SI 解决方案配合使用时,您可以使用为 I/O 器件创建的模型来仿真串行链路和并行总线拓扑,这些I/O模型准确、高效,且可直接交付给半导体公司的客户(例如,系统公司)。

产品详情

关键特性

l通过创建兼顾电源影响的 IBIS 模型实现SSN 总线仿真
l利用IBIS-AMI 模型的创建功能来实现带均衡器的 SerDes链路百万位通道仿真
l在行为级模型中保持晶体管级精度
l为均衡器创建算法模型,而无需编写任何代码
l生成符合 IBIS 7.0 规范的模型

Advanced IBIS Modeling 解决方案包含下列三个模

Sigrity Transistor-to-Behavioral Model Conversion (T2B)

Sigrity T2B 解决方案可提供 IBIS 3.2、4.2、5.0、6.0 和 7.0 格式以及精度增强的 Sigrity 行为级模型,从而帮助您节省时间,并保留包括宽带芯片、封装和流程模型在内的协同仿真流程。此外,由 Sigrity T2B 解决方案生成的兼顾电源影响的行为级驱动器模型还可进一步确保精度,且支持采用 Sigrity Advanced SI 技术或 Cadence Spectre® 和 HSPICE 模拟器等其他兼容解决方案来实现高效仿真。



Sigrity AMI Builder

Sigrity AMI Builder 技术已为数以百计的 SerDes 和内存接口器件进行精确建模。基于向导的方法将通过一系列问题引导用户创建均衡器单元的模块拓扑。基于模块的建模环境允许您监控信号在均衡的每个阶段中的状态。

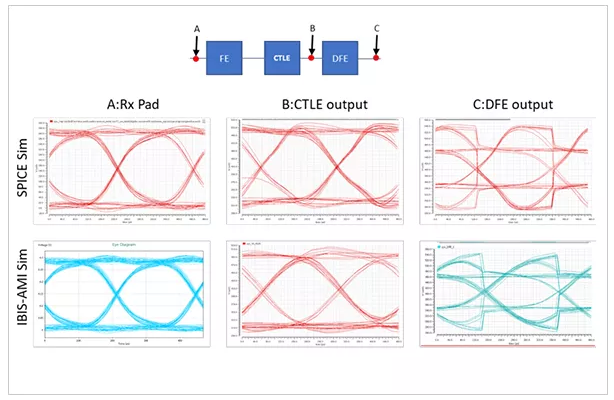

Sigrity AMI Builder 技术的模型精度已通过实验数据的验证。

IBIS-AMI 建模工程师可以将精力放在算法结构而不是具体的程序代码上,并快速调试新版本的AMI 模型。与Sigrity SystemSI 技术的集成,可帮助您深入了解芯片器件在目标系统中的行为。


Sigrity SystemSI 技术

Sigrity SystemSI 环境的工作模式有三种模式:第一种为通用拓扑环境,用于创建信号测试平台。第二种为串行链路模式,侧重于差分对拓扑的仿真,以及确认高速信号的行为是否符合千兆位串行链路接口规范的要求。第三种为并行总线仿真环境,您可以同时模拟数十根信号与 PDN 和稳压器模块 (VRM) 的同步开关输出状态。该技术为 IBIS 建模环境提供了很好的补充,模型开发人员可以看到客户将如何使用这些IBIS 模型来对系统进行建模仿真。


产品功能

l使用包含的时域模拟向导验证行为模型与原始晶体管模型的准确性

l精度检查是模型转换过程的一部分

l高度自动化,易于使用,适用于熟悉可用IBIS模型格式的用户

l包括所有IBIS BIRD95/BIRD98电源感知效果

l基于向导的方法指导用户创建IBIS-AMI模型

lIBIS-AMI模型是为Windows和Linux实现自动编译和创建的
